LCC28 Zirkuitu integratuen paketeak

CQFP: Fidagarritasun handiko zeramikazko kuadrilla zirkuitu integratuen pakete laua

Produktuaren ikuspegi orokorra

Zeramikazko Quad pakete laua (CQFP) errendimendu handiko eta gainazaleko soluzio bat da, etxebizitza konplexua, Pin-Pin-Pin-Pin-Come Integrated Zirkuituak, hala nola FPGAS, asics eta abiadura handiko prozesadoreetarako. Pakete sendo honek geruza anitzeko zeramikazko gorputza du eta "kaio hegal" batek lau aldeetan darama, paregabeko babes eta egonkortasun termikoa eskaintzen dituen itxitura hermetikoki zigilatua eskainiz. Zeramikazko IC paketeetan irtenbide nagusien gisa, CQFP da behin betiko aukera, definizioa, defentsa, telekomunikazioetan eta industria-sektoreetan, fidagarritasuna eta errendimendua negoziagarriak ez direnak.

Zehaztapen teknikoak

Gure CQFP paketeak kalitate goreneko estandarretara fabrikatzen dira eta zure eskakizun zehatzetara pertsonaliza daitezke.

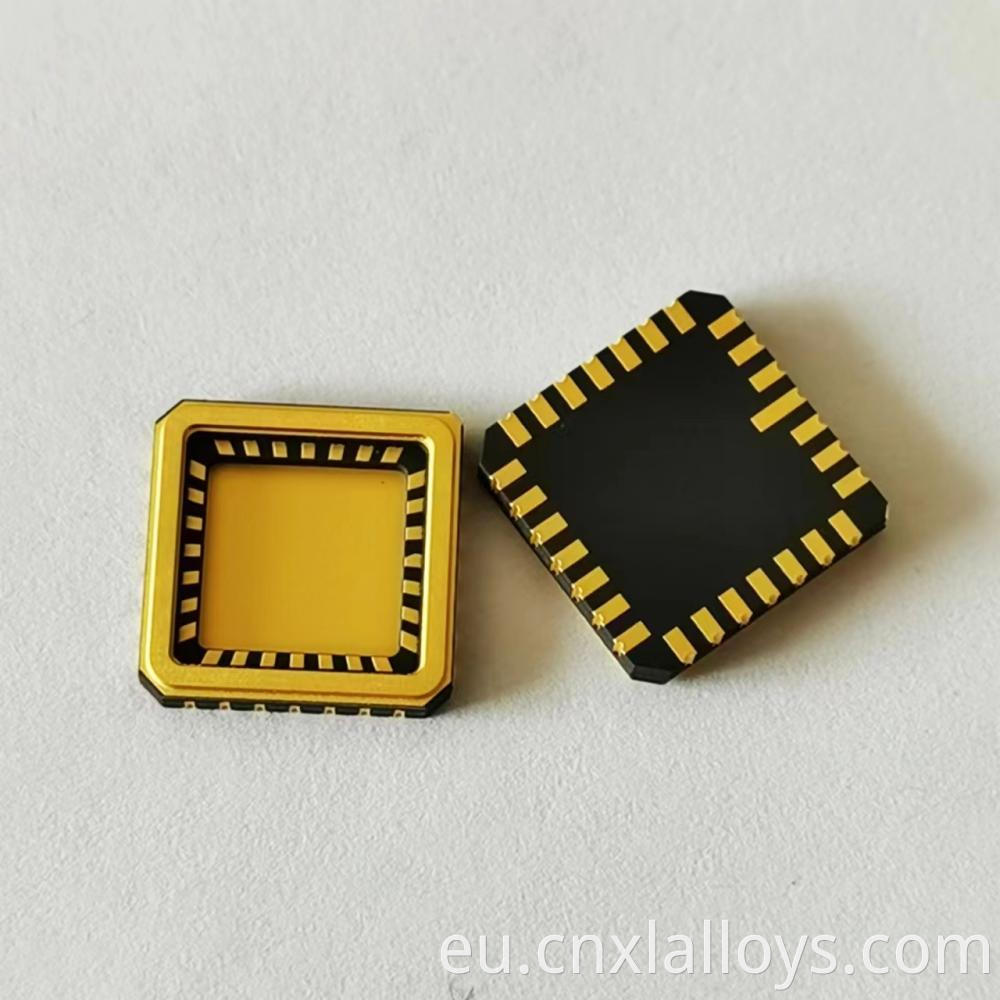

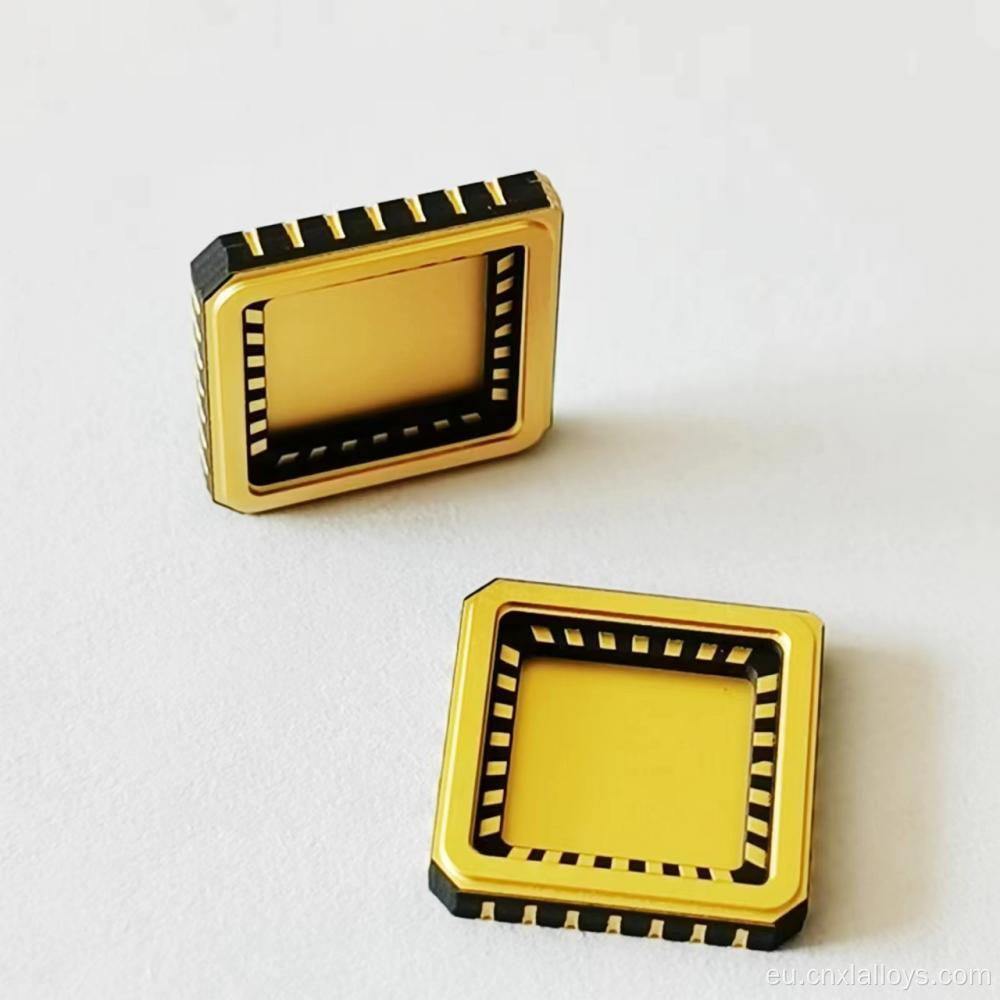

Produktuaren irudiak

Produktuaren ezaugarriak eta abantailak

Fidagarritasun hermetikoa konprometitu gabea

Gure COPPren muina abantaila da bere benetako zigilu hermetikoa. Horrek hezetasun, hezetasun eta atmosferako kutsatzaileetatik zirkuitu integratu sentikorra isolatzen du, porrot elektronikoaren kausa nagusiak baitira. Horrek epe luzerako errendimendua bermatzen du hamarkadetan.

Goi mailako kudeaketa termikoa

Alumina zeramikazko gorputzak plastikozko paketeak baino eroankortasun termiko nabarmen hobea du. Potentzia handiko ICSetarako, metalezko bero-hustuketa zuzenean integratu dezakegu pakete basean, PCBrako bide termiko eraginkorra emanez eta errendimenduaren degradazioa berotzeko dela eta.

Soldadura sendoa osotasuna

"Kaio-hegala" duten adituek flex egiteko diseinatuta daude, zeramikazko paketearen eta PCBren arteko CTE desorekaren ondorioz gertatzen den estres termiko-mekanikoa xurgatuz. Horrek soldadurako bateriaren nekea eta pitzatzea ekiditen du, konexio fidagarria bermatuz milaka tenperatura ziklo bidez.

Errendimendu elektriko bikaina

Geruza anitzeko zeramikazko eraikuntzak barne-lurreko planoak eta kontrolatutako arrastoak integratzeko aukera ematen du, seinale osotasun bikaina eta EMI babesteko abiadura handiko digital eta RF aplikazioetarako.

Nola muntatu: 5 pausoko gida

1. PCB aztarna diseinua: Diseinatu PCB Land eredua paketearen fitxaaren arabera, soldadurako xerra optimoetarako pad dimentsio egokiak ziurtatuz.
2. Soldadurako pasta aplikazioa: erabili kalitate handiko zurtoina Soldadurako pasta modu uniformean aplikatzeko.
3. Kokapen automatizatua: jasotzeko eta kokatutako ekipamendu estandarrak erabili CQFP soldegira zehaztasunez kokatzeko.
4. Sindikaren soldadura: prozesatu muntaketa errefluxu-labean bidez kontrolatutako tenperatura profil bat erabiliz soldadura konexio sendoak eta fidagarriak sortzeko.
5. Ikuskapena: ikuskapen optiko optiko automatikoa (AOI) erabili berun lerrokatzea eta solderreko kalitatea egiaztatzeko.

Aplikazio eszenatokiak

CQFP sistema elektroniko zorrotzenentzako fidagarritasun irtenbidea da:

• Aeroespace & Defense: FPGAS, asics eta prozesadoreak avionics, radar eta satelite bidezko komunikazio sistemetan.
• Telekomunikazioak: maiztasun handiko rfikoak eta seinale prozesadoreak Base geltokietan eta sare optikoko ekipamenduetan.
• Automatika industriala: errendimendu handiko DSPak eta kontrolak robotika eta fabrikako kontrol sistemetan.
• Elektronika Medikoa: Medikuntzako irudiak (MRI, CT) eta Fidagarritasun handia behar duten diagnostiko ekipamenduak.

Zure negoziorako onurak

• Produktuaren bizitza handitzea: izugarri murriztu eremuko porrotak eta berme kostuak, iraunkortasunerako diseinatutako pakete hermetiko bat erabiliz.
• Eragiketa edozein ingurutan: eraikitzeko tenperatura, hezetasun eta bibrazio muturrekoak jasan ditzaketen produktuak eraiki.
• Gaitu Peak errendimendua: baimendu zure errendimendu handiko ICS potentzial osoz funtzionatu ahal izango duzu kudeaketa termiko eta elektrikoko goi-potentzialarekin.
• Marka ospearen ospea: kalitate handiko zeramikazko paketeak erabiltzea produktu prima eta ondoko produktuen seinale garbia da.

Pertsonalizazio aukerak

Pakete elektroniko egokiak sortzeko adituak gara. Gure pertsonalizazio gaitasunak honako hauek dira:

• Neurri pertsonalizatua, zelaiak eta gorputzaren tamainak.
• WCU bezalako CTE-rekin datozen materialekin egindako bero-konketa integratuak.
• Barne bideratze pertsonalizatua, lurreko / potentzia planoak eta inpedantzia-kontrola.
• Sentsore optikoko aplikazioetarako leiho-tapa espezializatuak.
