LCC03 zirkuitu integratuen paketeak

Get Latest Price

Ordainketa mota:	T/T,Paypal
Incoterm:	FOB
Min. Agindua:	50 Piece/Pieces
Garraioa:	Ocean,Land,Air,Express
Port:	Shanghai

Harremanetarako orain

Produktuaren Deskribapena

Produktuen atributuak

Ontziak eta entrega

Produktuaren Deskribapena

Other information

Produktuen atributuak

Marka: Xl

Place Of Origin: China

Ontziak eta entrega

Unitateak saltzea

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Produktuaren Deskribapena

CLCC: Dentsitate handiko aplikazioetarako zeramikazko liderra da

Produktuaren ikuspegi orokorra

Zeramikazko LEADLES CHIP Carrier (CLCC) errendimendu handiko gainazaleko paketea da, miniaturizazioan eta maiztasun handiko errendimenduan diseinatua. Pakete periferian metalezko terminalekin (gaztelazioak) tradizionalak ordezkatuz, CLCCk dramatikoki tamaina murrizten du eta bide elektrikoa laboratzen du PCBra. Gure CLCCak kalitate handiko zeramikazko zeramikatik eraikitzen dira, goi mailako eroankortasun termikoa eta benetako zigilu hermetiko baterako aukera eskaintzen dute. Horrek zeramikazko ic ontziratzeko irtenbide aproposa bihurtzen du telekomunikazioetan, aeroespazioetan eta errendimendu handiko kontsumo elektronikoko elektronikan aplikazioak eskatzeko, espazioa, pisua eta errendimendua diseinu kritikoko kontrolatzaile guztiak direla.

Zehaztapen teknikoak

CLCC paketeen zorro zabala eskaintzen dugu industriako aztarna estandarren.

Parameter	Specification
Lead Count	4 to 100
Typical Pitch	1.27mm, 0.5mm
Body Material	Multilayer Alumina (Al₂O₃) Ceramic
Terminal Plating	Nickel (Ni) / Gold (Au) for excellent solderability
Sealing Method	Hermetic (Au-Sn Solder or Seam Weld) or non-hermetic (Epoxy)
Chip Mounting	Wire bonding or flip-chip
Compliance	Designed to meet relevant MIL-STD-883 reliability standards

Produktuaren irudiak

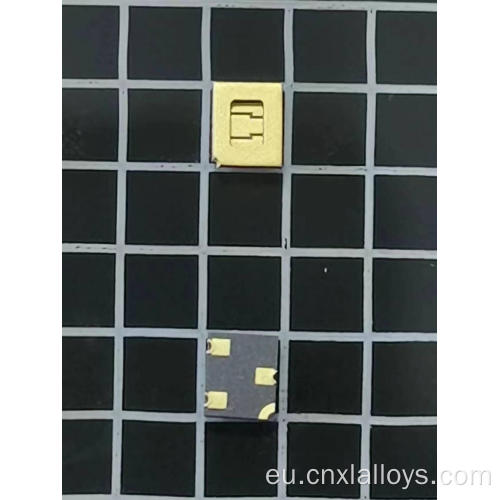

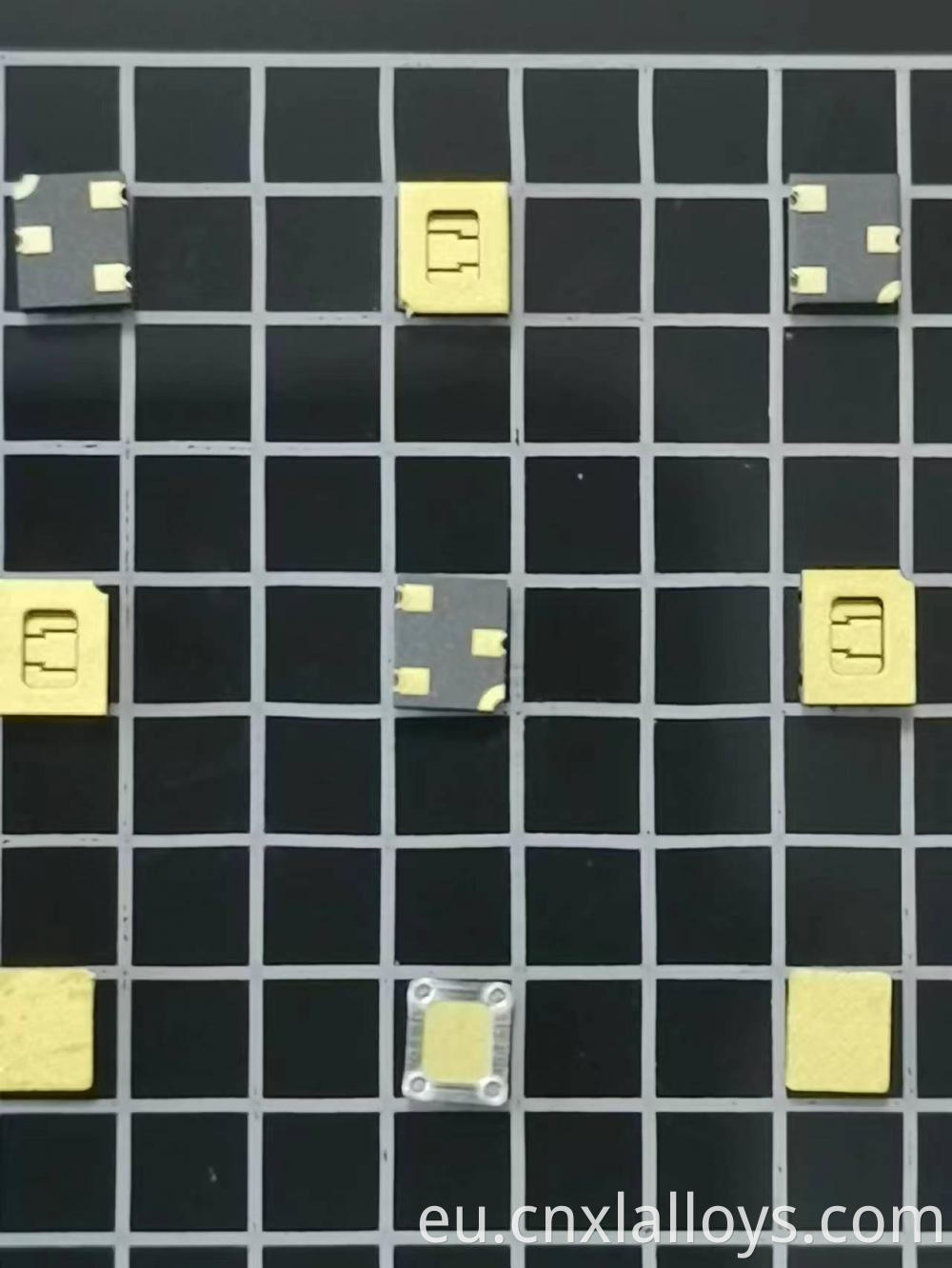

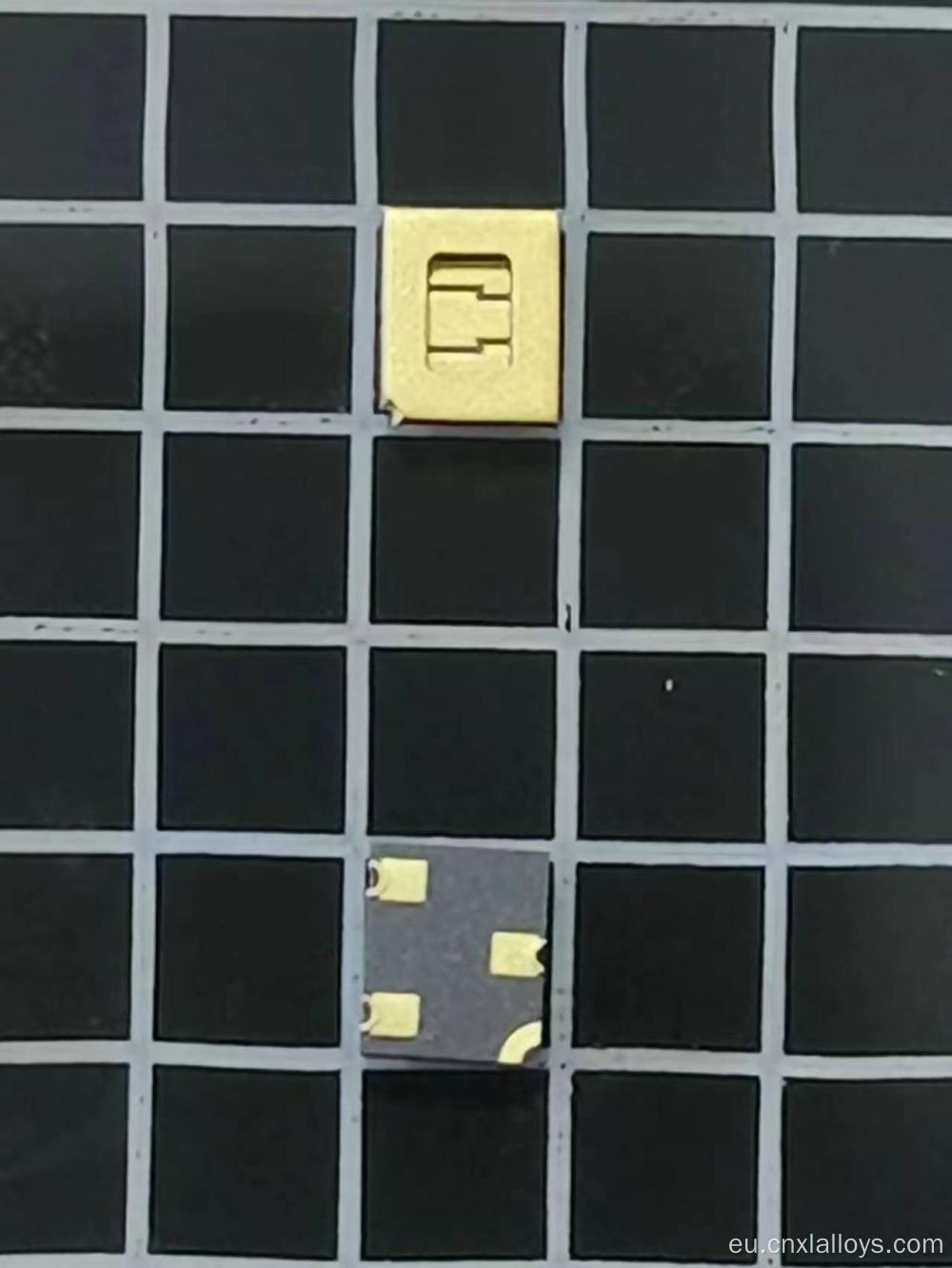

A high-density Ceramic Leadless Chip Carrier (CLCC) package

Produktuaren ezaugarriak eta abantailak

Gehienezko miniaturizazioa

Lidless Design-ek eskuragarri dagoen I / O dentsitate altuenetakoa eskaintzen du, zure zirkuitu integratuaren aztarna nabarmen murrizteko, PCB-n puntako paketeekin alderatuta.

Maiztasun handiko errendimendu bikaina

Erabakiak ezabatzeak parasito-inductance eta gaitasun oso baxuak sortzen ditu. Honek seinale bide garbia eskaintzen du, CLCC aukera bikaina da RF, mikrouhin eta abiadura handiko zirkuitu digitaletarako.

Goi-mailako disipazio termikoa

Zeramikazko gorputzak ICtik urruneko bide termiko askoz ere eraginkorragoa eskaintzen du plastikozko paketeekin alderatuta. Beroa zeramikazko eta soldaduren bidez zuzenean egin daiteke PCBra zuzenean, gailua freskoa mantenduz.

Fidagarritasun handia

Zeramikazko eraikuntza sendo eta monolitiko sendoak eta benetako zigilu hermetiko bat sortzeko gaitasuna ez da paregabeko babesik ematen ICS sentikorretarako, funtzionamendu ingurune gogorretan.

Nola muntatu CLCC paketeak

PCB Design: Diseinatu PCB aztarna paketearen fitxaren arabera, soldadura xerrak egiteko pad dimentsio egokiak ziurtatuz.
Soldadurako pasta inprimatzea: erabili Soldad bat Soldadurako pasta aplikatzeko PCB pastelei.
Osagaiaren kokapena: erabili hautatzeko eta kokatutako ekipamendu automatizatuak CLCC soldegira zehaztasunez kokatzeko.
Sindikaren soldadura: prozesatu taula errefluxu-labean bidez kontrolatutako tenperatura profil bat erabiliz soldadura konexio fidagarriak sortzeko.
Ikuskapena: ikuskapen optiko optiko automatikoa (AOI) edo X izpien ikuskapena erabili Soldaduraren kalitatea egiaztatzeko.

Aplikazio eszenatokiak

Haririk gabeko komunikazioak: rfics, mmics eta beste osagai batzuk irrati eramangarrietan eta oinarrizko geltokietan.
Aeroespace & Defense: Abiadura handiko prozesadore digitalak eta sentsoreak, non tamaina, pisua eta fidagarritasuna kritikoak dira.
Gailu medikoak: pakete elektroniko trinkoak eta fidagarriak behar dituzten ekipamendu inplantagarriak eta diagnostikoak.
Errendimendu handiko informatika: Memoria moduluak eta laguntza-txipak, non Kontseiluko dentsitatea funtsezkoa da.

Bezeroentzako onurak

Txikitu zure produktua: murriztu zure muntaia elektronikoen tamaina eta pisua.
Eman errendimendua: Gaitu abiadura handiko eta RF zirkuituak parasito baxuko paketearekin potentzial osoz funtzionatzeko.
Fidagarritasuna handitzea: babestu zure ICS baliotsuak ingurumen mehatxuetatik eta estres termikotik.
Sinplifikatu dentsitate handiko diseinua: gainazaleko soluzio erraza, pin-gailuentzako gailuetarako.

FAQ (Galdera arruntak)

1.G.: Zein da erronka nagusia CLCC paketeak soldatzea denean?

A1: erronka nagusia zeramikazko paketearen eta PCBren arteko estres termiko-mekanikoa kudeatzea da, normalean hedapen termikoaren (CTE) koefiziente desberdinak dituztenak. CLCC handiagoetarako, funtsezkoa da PCB material bat erabiltzea CTE bateragarri batekin edo soldadura aurreratuen teknikak erabiltzea, epe luzeko soldaduraren fidagarritasuna bizikleta termikoaren arabera ziurtatzeko.

2.G.: Zein da CLCC eta QFN baten arteko aldea (Quad Flat Flat Inor New-Lead) paketearen artean?

A2: Alde nagusia gorputzaren materiala da. CLCC bat zeramikazkoa da, goi mailako errendimendu termikoa eta zigilatze hermetikoaren aukera eskaintzen duena. QFN plastikozko (PQFN) kostu txikiagoa da, merkataritzako aplikazioetarako egokia den alternatiba ez-hermetikoa. CLCCak fidagarritasun handiko eta errendimendu handiko sistemetarako aukeratzen dira.

3.G.: CLCCek alokairu termikoa dute behealdean?

A3: Bai. CLCC diseinu askok paketearen behealdean dagoen lurzoru / termiko pad handi bat sartu dezakete. Pad hau PCBra zuzenean soldatu daiteke, erresistentzia baxuko bide termiko bat sortzeko, potentzia handiko gailuetarako.
