Produktuaren Deskribapena

Estilo potentzia transistore paketeak RF eta mikrouhinak

Produktuaren ikuspegi orokorra

Gure estiloko (transistore-eskema) Power Paketeak hermetikoki zigilatuta daude, fidagarritasun handiko konponbideak RF potentzia transistore diskretuetarako. Pakete elektriko klasiko hauek metalezko goiburu sendoa (oinarria) dute disipazio termiko bikaina lortzeko, beirazko metalezko edo zeramikazko metalezko zigiluak igaroz, konexio elektriko isolatuak emateko. Diseinu hau potentzia handiko aplikazioetarako optimizatuta dago eta sistema industrial, militarretan eta aeroespazialengan fidatzen den itxitura malkartsua da. Jedec eskema estandar ugari eskaintzen ditugu, besteak beste, 3, eta 254, eta 257 eta 258.

Zehaztapen teknikoak

Parameter	Specification
Package Types	TO-3, TO-254, TO-257, TO-258, and custom variants
Base Material	WCu, MoCu, or Oxygen-Free Copper (TU1)
Optional Heat Sink	Can be integrated with a Beryllium Oxide (BeO) ceramic heat sink for maximum thermal performance
Insulator	Alumina ($Al_2O_3$) Ceramic or high-integrity glass seals
Lead Material	Kovar (4J34) or Copper-Cored Kovar for high current handling
Hermeticity	True hermetic seal compliant with MIL-STD-883
Compliance Standard	GJB923A-2004 (General specification for packages of semiconductor discrete devices)

Produktuaren irudiak

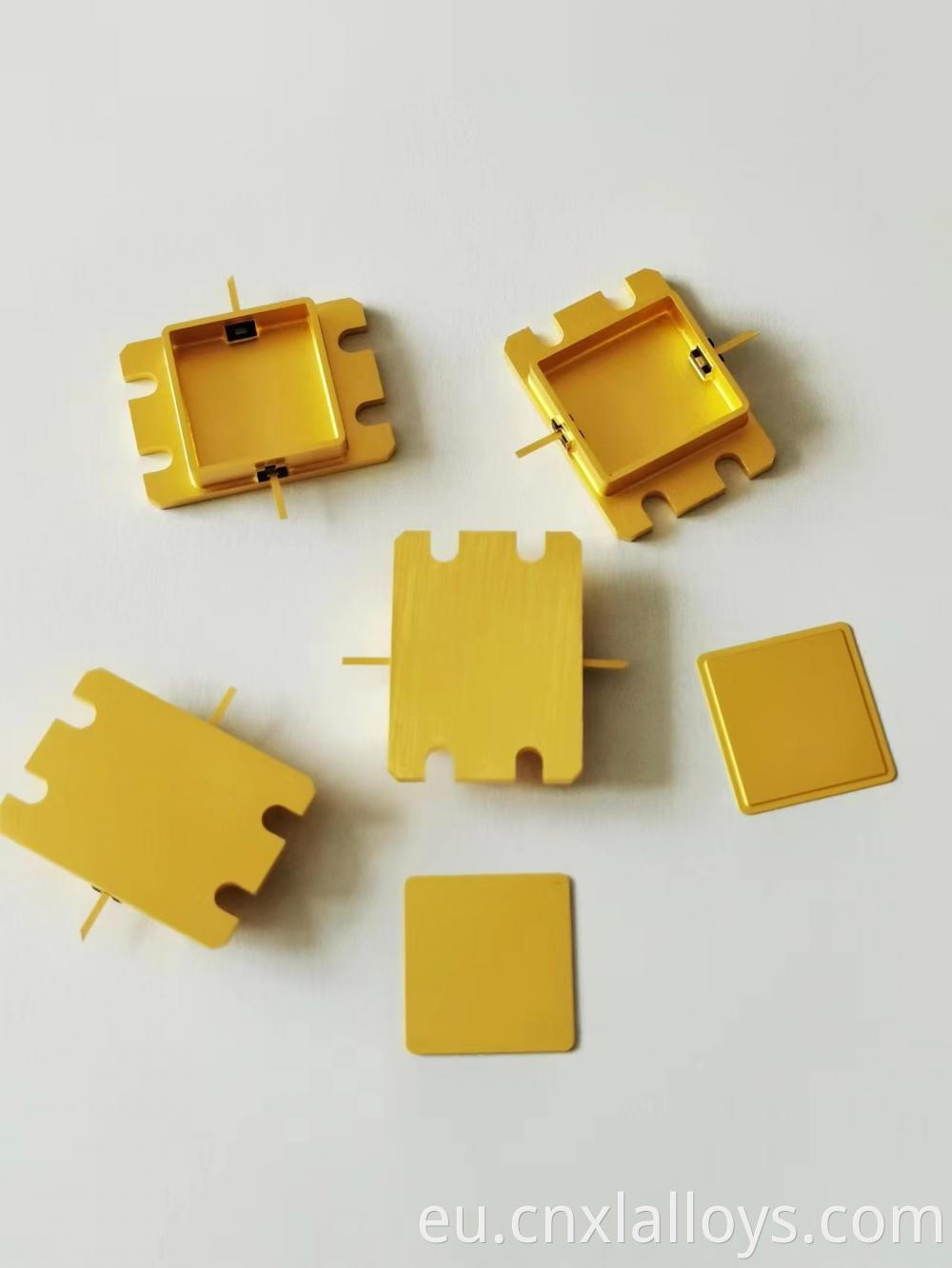

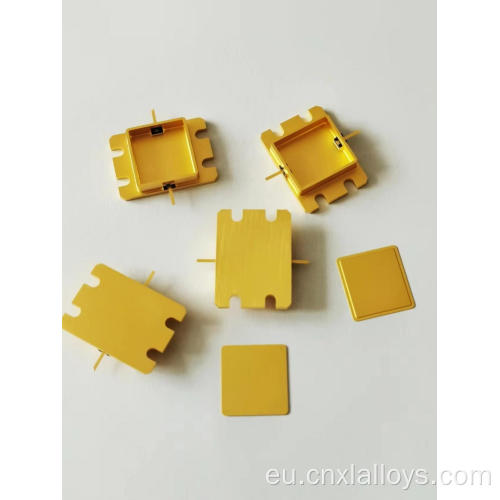

A hermetic TO-style package for high-power RF transistors

Ezaugarriak eta abantailak

Potentzia altua xahutzea: metalezko oinarri sendoak erresistentzia termikoko bide termiko baxua eskaintzen du bero-konketarako, transistoreak potentzia maila altuetan funtzionatu ahal izateko.
Fidagarritasun hermetikoa: beirazko metalezko edo metalezko zigiluak benetako itxitura hermetikoa sortzen dute, erdieroalea hezetasunetik eta kutsatzaileetatik hiltzea bizitza osorako.
Korronte handiko buruak: kobre-kordezko kobreentzako aukerak gaur egungo aplikazioetarako erresistentzia elektriko baxua eskaintzen du.
Industria-estandarren eskemak: Jedec estandarra paketeei bateragarria eta diseinatzeko erraztasuna bermatzea.
Eraikuntza sendoa: estandar militarren arabera muturreko shock, bibrazio eta txirrindularitza termiko muturrekoak jasateko diseinatua.

Aplikazio eszenatokiak

Estiloko paketeak fidagarritasun handiko sistemetan dauden potentzia gailu diskretuetarako lanak dira:

Avionics & Defense: RF potentzia anplifikadoreak, radar sistemak eta energia hornidura.
Industriala: potentzia handiko kontrolagailu altuak, soldadura ekipoak eta boterea aldatzea.
Espazioa: Satelite bidezko kudeaketa eta komunikazio sistemak.
Audio handiko audioa: fideltasun handiko potentzia anplifikadoreak.

Bezeroentzako onurak

Azken fidagarritasuna: aukeratu pakete bat hamarkadetan zehar, errendimenduaren erregistroa duen aplikazio kritikoenetan.
Errendimendu termiko altuagoa: ziurtatu zure gailuko gailuak fresko egon eta modu eraginkorrean funtziona dezan bero xahutzeko diseinatutako pakete batekin.
Muntatze sinplifikatua: Bolt-down diseinuak gailua muntatzeko metodo sinple eta segurua eskaintzen du.
Potentziarako oinarria: fidagarria den elektronika ontziratzeko soluzioa potentzia handiko erdieroale diskretu mota guztietarako.

FAQ (Galdera arruntak)

1.G.: Zein da A-254 eta A-257 paketearen arteko aldea?

A1: biak 3 berunezko pakete ditu, baina dimentsio desberdinak eta berunezko hobiak dituzte. TO-254 handiagoa da (gutxi gorabehera. 13,7 x 20,2 mm) 3mm berun zelaia duen, eta 257 txikiagoa da (gutxi gorabehera 10,6 x 16,5 mm) 2.54mm berun zelaia duena. Aukera potentzia-eskakizun espezifikoen eta PCB diseinuaren araberakoa da. [1]

2.G.: Zer abantaila da kobrezko kobre baten kobar baten abantaila?

A2: Kovar eramaten da, CTEk beira eta zeramikarekin bat dator, zigilu hermetiko fidagarria ahalbidetuz. Hala ere, Kovarrek erresistentzia elektriko nahiko handia du. Kovar KOVAR-eko kobar batek kovar kanpokoa (zigilatzeko) kobrearen barrualdea (entzierro elektriko altua lortzeko) uztartzen du (eroankortasun elektriko altuagatik), gaur egungo aplikazioetarako bi munduen onena eskainiz. [1]

3.G.: Pakete hauek gan transistoreentzat egokiak al dira?

A3: Bai. Beo Bero konketa batekin konfiguratuta dagoenean eta indukzio baxurako optimizatuta dagoenean, pakete hauetarako aukera bikaina izan daiteke potentzia handiko ganeko gailuetarako etxebizitza, batez ere, hermeteritatea behar den aplikazio militarretan eta aeroespazialetan.
