CQFP48: 48-berunezko zeramikazko kuadrilla Fitxa-pakete laua

Produktuaren ikuspegi orokorra

CQP48 zeramikazko zeramikazko kuadrila laua da, fidagarritasun handia eskaintzen du, irrati maiztasuneko zirkuitu integratuetarako (RFICS) eta asics konplexuentzako irtenbide hermetikoki zigilatua eskaintzen du. Gure haririk gabeko RF paketatze- zorroaren funtsezko osagai gisa, CQFP errendimendu elektriko eta termiko bikainarekin pin moderatzeko behar duten gainazaleko aplikazioetarako diseinatuta dago. Bere geruza anitzeko eraikuntzak eta kaior hegalekoak, seinaleen osotasuna eta sendotasun mekanikoa bermatzen ditu, haririk gabeko komunikazioan, aeroespazial eta industrialetan ICS sofistikatuak egiteko aukera ezin hobea bihurtuz.

Zehaztapen teknikoak

Parameter	Specification (Example: CQFP48E)
Lead Count	48
Lead Pitch	0.5 mm or 0.8 mm options available
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Lead Frame Material	Kovar (Fe-Ni-Co Alloy)
Example Body Dimensions	SQ 10.50 x 10.50 mm (for 0.5mm pitch)
Example Die Cavity	SQ 7.00 x 7.00 mm (for 0.5mm pitch)
Sealing Method	AuSn Solder Sealing or Parallel Seam Welding [1]
Optional Heat Sink	Available with integrated metal heat sink in base for improved thermal performance

Produktuaren irudiak

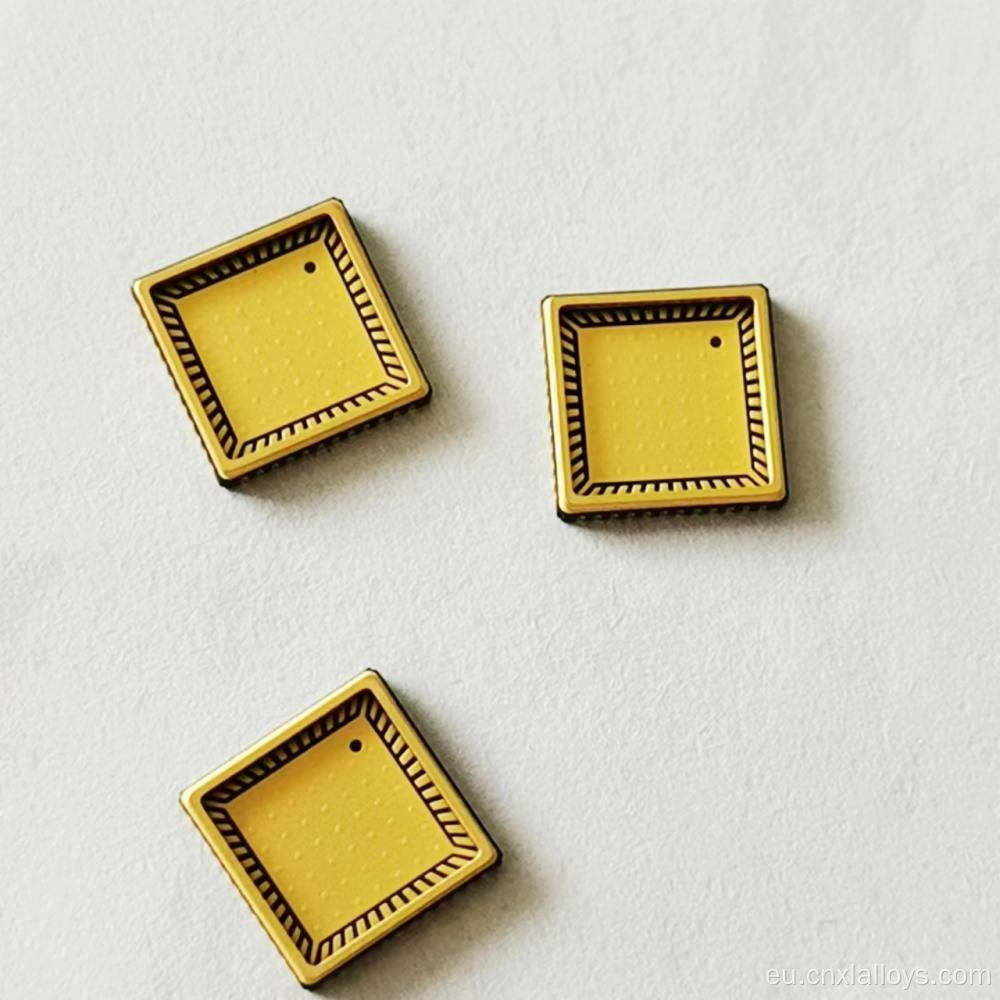

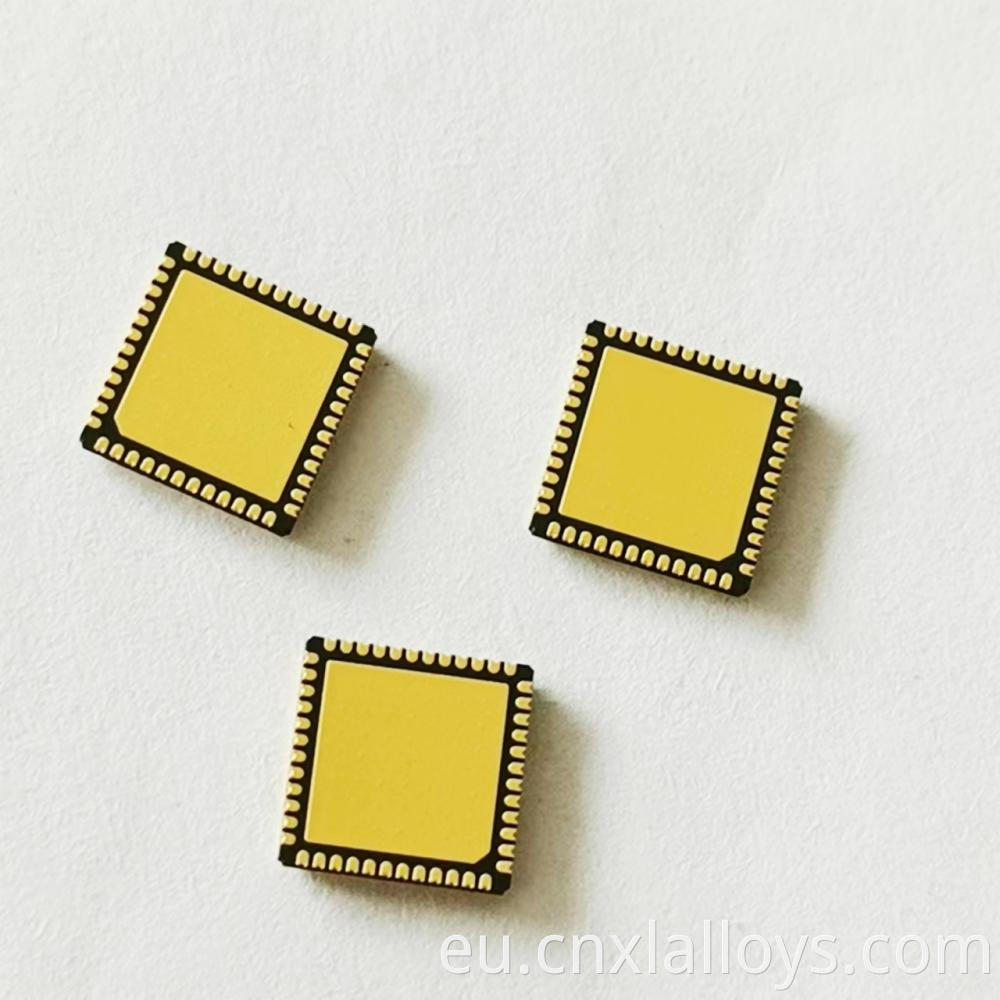

A high-reliability 48-pin CQFP for RF integrated circuits

Ezaugarriak eta abantailak

Osotasun handiko seinale bidea: zeramikazko gorputza eta ondo kontrolatutako geometria parasitika baxua eskaintzen du RF maiztasunetan errendimendu bikaina lortzeko.
Fidagarritasun hermetikoa: benetako zigilu hermetiko batek IC sentikorra hezetasunetik eta kutsatzaileetatik babesten du, funtsezkoa da epe luzerako fidagarritasunerako ingurune gogorretan.
SMT konexio sendoa: Kaio-hegal osagarriak paketearen eta PCBren arteko estres termo-mekanikoa xurgatzen du, soldadurako bateriaren nekea saihestuz.
Egonkortasun termiko bikaina: alumina gorputzaren CTEa oso lotuta dago Silicon eta Gaas bezalako material erdieroaleekin, hildako estresa murriztuz.
Diseinu aldakortasuna: zeramikazko paketeen familia zabal baten zati bat PIN zenbaketa eta gorputz neurriak eskuragarri daude.

Aplikazio eszenatokiak

CQP48 pakete polifazetikoa da errendimendu handiko ICS sorta zabal baterako:

RF transceptenivers eta modemak
Maiztasun sintetizadoreak (plls) eta tentsio kontrolatutako osziladoreak (VCOS)
Seinale digitaleko prozesadoreak (DSP) irrati sistemetarako
Aeroespazialaren eta Defentsarako Elektronika Kontrolatu

Bezeroentzako onurak

Ziurtatu sistemaren errendimendua: erabili kalitate handiko paketea, zure RFIC potentzialtasunean funtziona dezan.
Produktuaren bizitza bermatzea: Babestu zure zirkuitu integratu baliotsua epe luzerako funtzionamendurako diseinatutako itxitura sendo eta hermetiko batekin.
Sinplifikatu taulako muntaketa: ikuskaritzako errazak diren gainazaleko diseinuak zure fabrikazio eta kalitate kontrol prozesuak errazten ditu.

FAQ (Galdera arruntak)

1.G.: Zein da Ausn Soldaduraren zigilatzeko eta josturak soldaduraren arteko aldea?

A1: Biak fidagarritasun handiko zigilatzeko metodo hermetikoak dira. AUSN (urrezko eztainua) zigilatzeak labe batean urtzen duen soldaduraren aurreforma edo aurrez metatutako geruza erabiltzen du estalkia zigilatzeko. Seam soldadurak elektrodoak erabiltzen ditu korronte bat tapa eta paketearen bidez soldadura sortzeko. Seam soldadura nahiago izaten da prozesuaren tenperatura baxuagoa dela eta, onuragarria izan daiteke paketearen barneko bero sentikorrentzat.

2.G.: Noiz zehaztu behar dut pakete bat bero-konketa integratu batekin?

A2: Bertsio bat aukeratu beharko zenuke bero-konketa integratua duen zure ICak 1-2 watt baino gehiago boterea zabaltzen badu. Bero-konketa erresistentzia baxuko bide termikoa eskaintzen da, pcb-ra, ezinbestekoa da txiparen juntaduraren tenperatura mugak seguru mantentzeko.

3.G.: Pakete hauek eskuragarri al dira hermetiko ez-baxuagoan?

A3: Bai, aplikazio gutxiago eskaeragatik, pakete horiek hermetiko ez diren zigilatzeko aukera batekin eskain ditzakegu, esate baterako, epoxi zigiluarekin zeramikazko edo plastikozko estalkia erabiltzea, eta horrek irtenbide errentagarriagoa eskaintzen du.
